Схемы подключения акустики в автомобиле

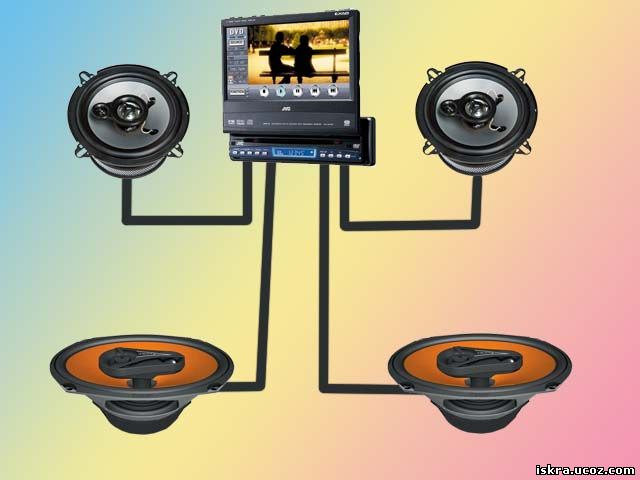

Простая схема подключения фронт/тыл

Выходы с усилителя автомагнитолы подключены напрямую к колонкам в тыловой и фронтальной части авто.

Фронт/Тыл + Твитеры

К фронтальным динамикам подключены твитеры (вч динамики), должны быть подключены через фильтр высоких частот (конденсатор).

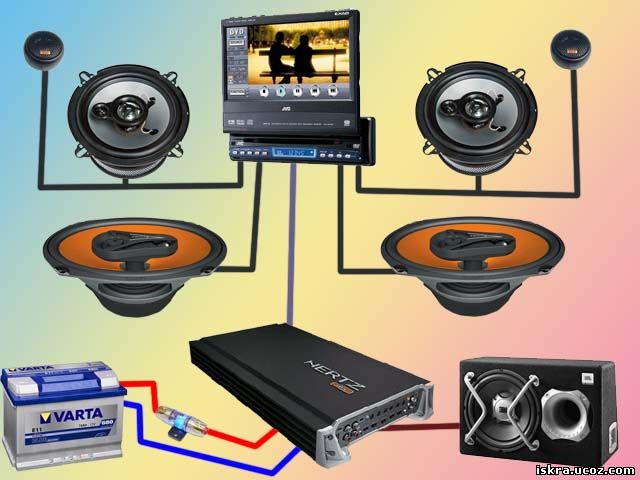

Фронт/тыл + сабвуфер

Фронтальная и тыловая акустика подключена к усилителю автомагнитолы, а для сабвуфера уже требуется внешний усилитель мощности. Внешний усилитель мощности должен быть подключен к АКБ через отдельную линию электропитания со своим предохранителем, к магнитоле усилитель подключается через линейный выход.

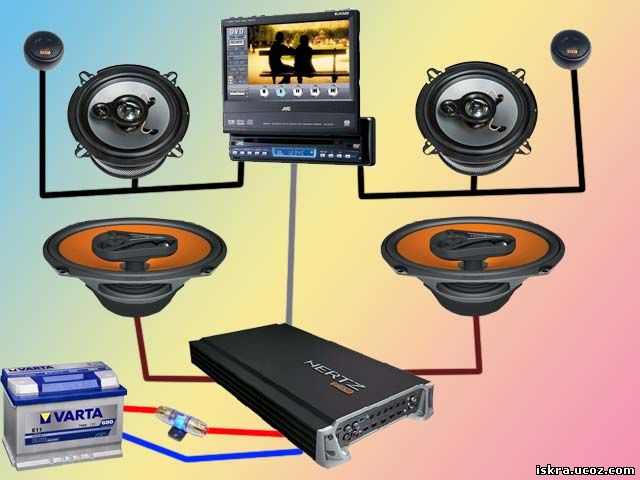

Фронт к автомагнитоле - Тыл к усилителю

Фронтальные динамики подключены к усилителю магнитолы, а Тыловые - к внешнему усилителю.

Фронт к автомагнитоле; Тыл и Сабвуфер - на усилителе

Фронтальная акустика с твитерами подключена к усилителю автомагнитолы. Тыловые динамики и сабвуфер - к внешнему усилителю. Усилитель должен быть - трехканальный, подключается к линейному выходу магнитолы.

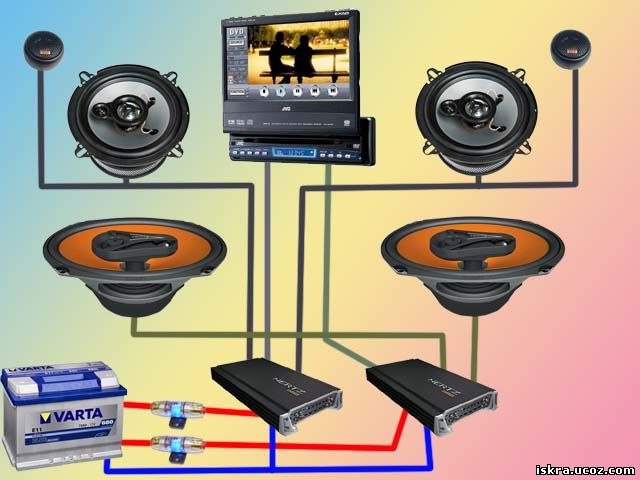

Фронт на усилителе, Тыл на усилителе

Фронтальные динамики подключены к первому внешнему усилителю мощности, а Тыловые - ко второму внешнему усилителю. Можно использовать один 4-х канальный усилитель. Первый усилитель настраивается на СЧ-ВЧ диапозон, Второй на СЧ-НЧ диапозон

Фронт на усилителе, Тыл на усилителе + Сабвуфер

Фронт на усилителе, Тыл на усилителе + Сабвуфер

Фронтальные динамики подключены к первому внешнему усилителю мощности, а Тыловые - ко второму внешнему усилителю, Сабвуфер к третьему. Можно использовать один 5-ти канальный усилитель. Первый усилитель настраивается на СЧ-ВЧ диапозон, Второй на СЧ-НЧ диапозон, усилитель сабвуфера на НЧ диапозон.
